单元板的维修和检测【认识芯片】【2】

单元板的芯片
我们单元板上【伪全彩，P10,P16,P5,P3.75等】使用的芯片有【245 】【595】 【5026】【4953】 【138】【74HC04】正所谓万变不理其宗，不论怎么变，这些芯片也就是变变前缀，功能都是不变滴。
单元板上还有些东西，比如电容104，电阻102 472，电解电容470+
下面，我来带你们认识一下这些芯片
【麒麟电子www.521led.com吃饭，，稍后】

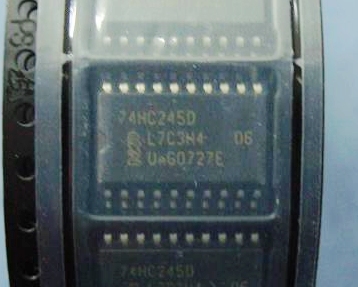

245：
先上图

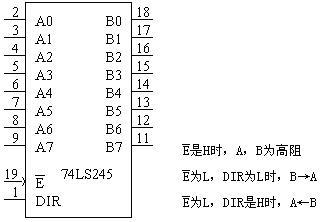

74LS245是我们常用的芯片，用来驱动led或者其他的设备，它是8路同相三态双向总线收发器，可双向传输数据。


　　*74LS245还具有双向三态功能，既可以输出，也可以输入数据。


　　*当8051单片机的P0口总线负载达到或超过P0最大负载能力时，必须接入74LS245等总线驱动器。


　　*当片选端/CE低电平有效时，DIR=“0”，信号由 B 向 A 传输；（接收）


　　*DIR=“1”，信号由 A 向 B 传输；（发送）当/CE为高电平时，A、B均为高阻态。


　　由于P2口始终输出地址的高8位，接口时74LS245的三态控制端/1G和/2G接地，P2口与驱动器输入线对应相连。P0口与74LS245输入端相连,/E端接地，保证数据现畅通。8051的/RD和/PSEN相与后接DIR，使得/RD或/PSEN有效时，74LS245输入（P0.i←Di），其它时间处于输出（P0.i→Di）。

5026：
上图
VDD 电源
LE 数据锁存,当高电平时,数据传输,低时锁存
SDI 串行数据输入
OE 输出使能端,高电平时,输出关闭,低时输出
GND 接地
CLK 时钟信号
R-EXT 接电阻,控制输出端电流
SDO 并行数据输出

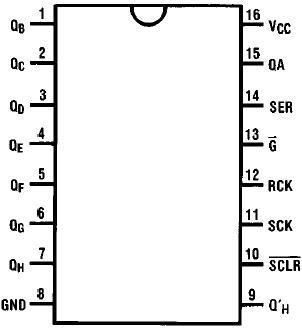

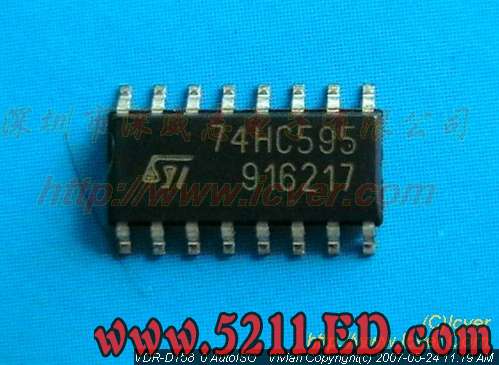

595
上图

1 、描述 74HC595是硅结构的CMOS器件， 兼容低电压TTL电路，遵守JEDEC标准。 74HC595是具有8位移位寄存器和一个存储器，三态输出功能。 移位寄存器和存储器是分别的时钟。 数据在SCHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。 移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。


　　8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。三态。


　　2、特点：8位串行输入 /8位串行或并行输出 存储状态寄存器，三种状态


　　输出寄存器可以直接清除 100MHz的移位频率


　　3、输出能力： 并行输出，总线驱动； 串行输出；标准中等规模集成电路


　　595移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。


　　4、参考数据:


　　CPD决定动态的能耗，


　　PD＝CPD×VCC×f1+∑(CL×VCC2×f0)


　　F1＝输入频率，CL＝输出电容 f0＝输出频率（MHz） Vcc=电源电压


　　5、引脚说明


　　符号 引脚 描述


　　Q0…Q7 15， 1， 7 并行数据输出


　　GND 8 地


　　Q7’ 9 串行数据输出


　　MR 10 主复位（低电平）


　　SHCP 11 移位寄存器时钟输入


　　STCP 12 存储寄存器时钟输入


　　OE 13 输出有效（低电平）


　　DS 14 串行数据输入


　　VCC 16 电源


　　6、功能表


　　输入 输出 功能


　　SHCP STCP OE MR DS Q7’ Qn


　　× × L ↓ × L NC MR为低电平时仅仅影响移位寄存器


　　× ↑ L L × L L 空移位寄存器到输出寄存器


　　× × H L × L Z 清空移位寄存器，并行输出为高阻状态


　　↑ × L H H Q6 NC 逻辑高电平移入移位寄存器状态0，包含所有的移位寄存器状态 移入，例如，以前的状态6（内部Q6”）出现在串行输出位。


　　× ↑ L H × NC Qn’ 移位寄存器的内容到达保持寄存器并从并口输出


　　↑ ↑ L H × Q6’Qn’ 移位寄存器内容移入，先前的移位寄存器的内容到达保持寄存器并出。
