从PN结到NAND flash擦除，写入的机制

从PN结到NAND flash擦除，写入的机制

    PN结是半导体中最基础的单元，采用不同的掺杂工艺,将P型半导体与N型半导体制作在同一块半导体基片上,在它们的交界面就形成空间电荷区称PN结。PN结具有单向导电性。
　　一块单晶半导体中 ，一部分掺有受主杂质是P型半导体，另一部分掺有施主杂质是N型半导体时 ，P 型半导体和N型半导体的交界面附近的过渡区称。PN结有同质结和异质结两种。用同一种半导体材料制成的 PN 结叫同质结 ，由禁带宽度不同的两种半导体材料制成的PN结叫异质结。制造PN结的方法有合金法、扩散法、离子注入法和外延生长法等。制造异质结通常采用外延生长法。
　　P型半导体：由单晶硅通过特殊工艺掺入少量的三价元素组成，会在半导体内部形成带正电的空穴；
　　N型半导体：由单晶硅通过特殊工艺掺入少量的五价元素组成，会在半导体内部形成带负电的自由电子。
　　在 P 型半导体中有许多带正电荷的空穴和带负电荷的电离杂质。在电场的作用下，空穴是可以移动的，而电离杂质（离子）是固定不动的 。N 型半导体中有许多可动的负电子和固定的正离子。当P型和N型半导体接触时，在界面附近空穴从P型半导体向N型半导体扩散，电子从N型半导体向P型半导体扩散。空穴和电子相遇而复合，载流子消失。因此在界面附近的结区中有一段距离缺少载流子，却有分布在空间的带电的固定离子，称为空间电荷区 。P 型半导体一边的空间电荷是负离子 ，N 型半导体一边的空间电荷是正离子。正负离子在界面附近产生电场，这电场阻止载流子进一步扩散 ，达到平衡。
　　在PN结上外加一电压 ，如果P型一边接正极 ，N型一边接负极，电流便从P型一边流向N型一边，空穴和电子都向界面运动，使空间电荷区变窄，电流可以顺利通过。如果N型一边接外加电压的正极，P型一边接负极，则空穴和电子都向远离界面的方向运动，使空间电荷区变宽，电流不能流过。这就是PN结的单向导电性。
　　PN结加反向电压时 ，空间电荷区变宽 ， 区中电场增强。反向电压增大到一定程度时，反向电流将突然增大。如果外电路不能限制电流，则电流会大到将PN结烧毁。反向电流突然增大时的电压称击穿电压。基本的击穿机构有两种，即隧道击穿和雪崩击穿。 PN结加反向电压时，空间电荷区中的正负电荷构成一个电容性的器件。它的电容量随外加电压改变。
　　根据PN结的材料、掺杂分布、几何结构和偏置条件的不同，利用其基本特性可以制造多种功能的晶体二极管。如利用PN结单向导电性可以制作整流二极管、检波二极管和开关二极管，利用击穿特性制作稳压二极管和雪崩二极管；利用高掺杂PN结隧道效应制作隧道二极管；利用结电容随外电压变化效应制作变容二极管。

量子隧穿现象

隧穿效应，是指在两片金属间夹有极薄的绝缘层（厚度大约为1nm（10-6mm），如氧化薄膜），当两端施加势能形成势垒V时，导体中有动能E的部分微粒子在E＜V的条件下，可以从绝缘层一侧通过势垒V而达到另一侧的物理现象。这个现象在NAND flash中有广泛的应用。

NAND flash的擦除和写入的机制

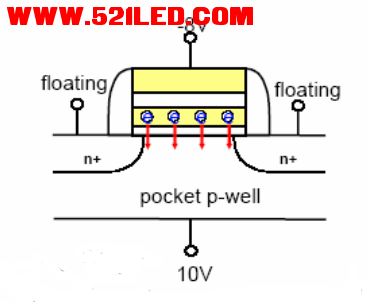

                   图1

上图是一个NAND 单元，其中可以看到中间标注有电子符号的一块黄色区域就是 NAND flash掉电之后保存电子的地方。通过对于gate极（-8V标注的黄色区域）和下面的P 极（pocket p-well）施加不同的电压，从而让电子以隧穿的方式在P极和中间黄色区域挪动。

              图2                                    图3

图2 是NAND flash 擦除的方式，图3是NAND flash 写入的方式。

从上面可以看到整个NAND flash的擦除和写入的原理。
