蓝光异步全彩发送盒设置试用说明书

TF-QE1 ——用户使用手册

1 产品概述

TF-QE1是炫蓝光科技首款支持级联视频卡，为了方便广大新老客户的使用，炫蓝光科技历时研发，开创国内首例视频卡和普通卡使用同一款软件，任意分区、炫彩外边框、内边框、多种特效等等普通卡的功能完全兼容！

详细功能描述如下

1.1 功能描述

功能简介	任意分区、分区重叠、视频解码、U盘+网口通讯、支持级联
控制范围	全彩  1536x128 512x384
接收卡	支持灵星雨、卡莱特接收卡
扫描方式	支持1-32扫，取决于接收卡
存储容量	4G字节 （支持级联）
视频格式	MP4、AVI、3GP、RMVB、WMV、MPG、FLV、VOB、MOV等常规格式
图片格式	JPG、PNG、ICO、BMP、GIF等常规格式
节目数量	最多支持400个节目，每个节目支持128个区域同时播放。每个图文最多支持200条信息。（数量以存储空间未满为前提）
显示效果	下雨、喷泉、卷轴等45个动画效果。
炫彩边框	支持多种炫彩边框效果、支持图片自定义边框。
炫彩字	支持多种炫彩特技、背景动画、支持自定义背景动画
信息类型	文本、图片、动画、倒计时、正计时、温度、湿度、时钟 、表格
播放模式	节目轮流播放、定时长播放，按日期段、时间段、星期定时播放
时间显示	(表盘)文字时钟，时间带秒，可调字体大小，支持多时区
通讯方式	网口通讯，支持网络自动查找，支持U盘更新节目
亮度调节	16级亮度，支持手动调亮，支持6个时间段定时调亮度
屏幕开关	手动开关屏，支持2个时间段定时开关屏
测试按钮	板载测试按钮，可切换测试模式
扩展功能	支持温湿度
电气参数	+5V直流(4.5V～6V)，工作功耗小于0.5W，读取U盘功耗小于2W
工作温度	-30℃～70℃
物理尺寸	119mm x 92mm ; 定位孔：85mm x 78mm;



1.2 控制卡调试简要步骤

►电脑连接TF-QE1卡，设置屏参大小、接收卡类型，编辑节目并发送到TF-QE1卡（这些设置可以用网线直接连接控制卡导入也可以用U盘导入到控制卡）



►用接收卡厂家的软件调试好接收卡，并在显示屏上能正常显示



►用网线连接TF-QE1卡和接收卡，显示屏上即可显示TF-QE1里编辑好的内容

2 硬件说明



编号	描述
1	音频端子
2	U盘接口
3	以太网接口
4	5V直流电源端子
5	RTC供电电源3V纽扣电池
6	温度（温湿度）模块接口（从网口这边起红、黄、黑）
7	亮度模块接口（不分顺序）
8	测试按键（配合电源可恢复出厂设置）
9	75接口，用于调试
10	定位孔



3 调试详细步骤

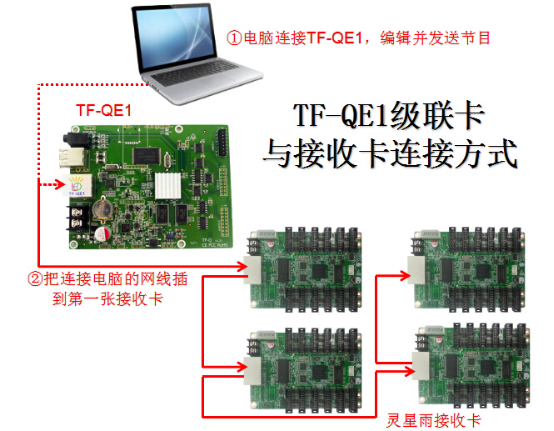

先一根网线连接TF-QE1到电脑，在电脑上编辑节目并发送到TF-QE1上，然后把连接电脑的这端网线，插到第一张接收卡的输入端。连接示意图如下，详细操作步骤如下：



3.1 设置TF-QE1

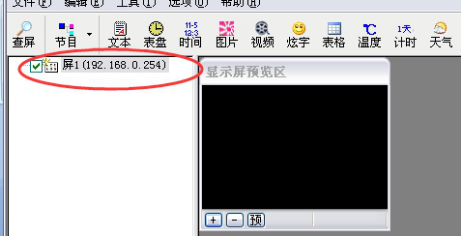

（1）电脑用网线直接连接TF-QE1，并正常通电。打开POWERLED软件，软件左边的节目列表会智能查屏，若看到显示软下图，则表示通讯上了

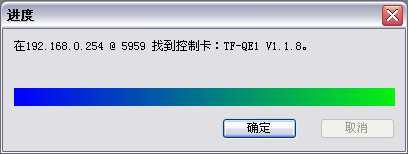

（2）点击查屏，通信正常即可看到所示

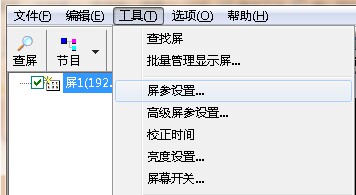

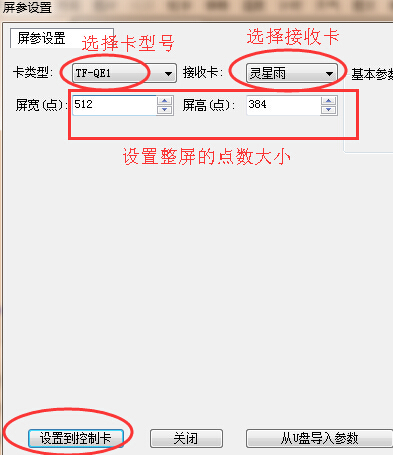

（3）进入菜单栏 工具→屏参设置（密码：168），进入参数设置界面如下





（4）退出屏参设置，进入节目编辑界面，添加视频，如下





点击发送即可。

3.2 调试接收卡

电脑连接接收卡，把显示屏调试好，直到正常显示（若有调试不正常的，可咨询接收卡厂家技术人员）。

3.3 连接TF-QE1卡和接收卡

用网线连接TF-QE1卡和第一张接收卡的输入端网口。显示屏上即可正常显示。调试完成！

4 调试技巧

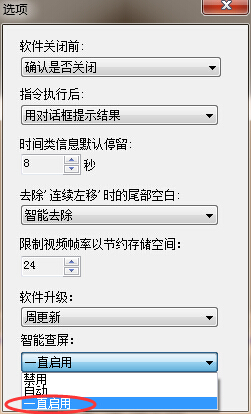

Ø TF-QE1用网线与电脑直接连接的时候，若通讯不上，可检查软件的智能IP是否打开：

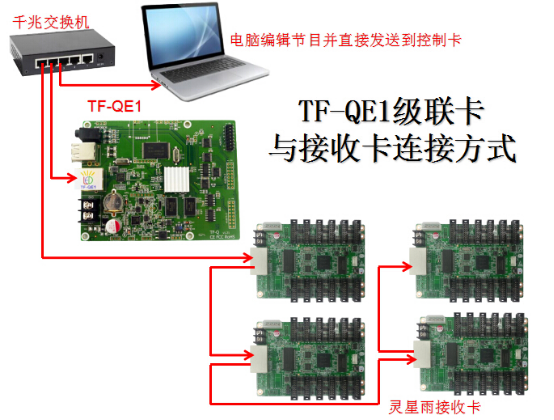

Ø 若不想要插拔两次网线，可以另外购买一个千兆交换机，把TF-QE1卡、接收卡、操作电脑连接在同一个局域网（注意调试TF-QE1卡的时候，需要把接收卡的编辑软件关闭），接线示意图如下：

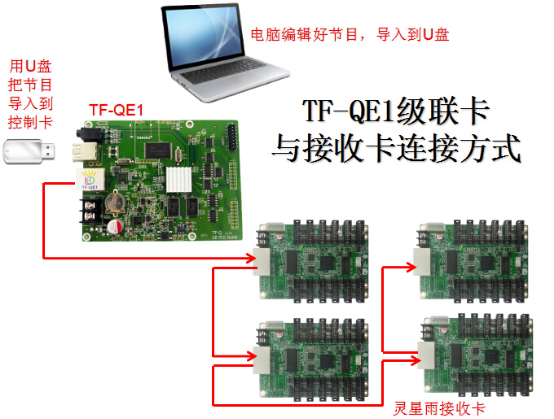

Ø 也可以用U盘修改TF-QE1的参数，TF-QE1卡与接收卡之间用一根网线连接，接线示意图如下：



当遇到通讯不上控制卡或显示乱码的时候，可以恢复出厂设置的屏参：ID=1,IP为：192.168.1.252  扫描方式为常规室内屏即16扫，不打折！ 操作方法：按住控制卡上的测试按键（字符TEST）不松开，然后重启控制卡的电源，再松开按键即可！

5 U盘提示敬告字符说明

提示内容	含义
USB	正在读取U盘，请等待（一般需要几秒到几分时间，视内容多少）
OK!	复制完成，请拔掉U盘
E004	用U盘修改屏参时，参数不正确（参数错乱）
E007	用U盘修改屏参时，屏宽度超出范围
E008	用U盘修改屏参时，屏高度超出范围
E009	用U盘修改屏参时，总点数超出了控制卡所支持的范围
E015	分区超出容量，请缩小分区，或将分区宽度设置为64的倍数
E016	编辑的节目太多，超过了控制卡的存储容量。请删掉一些节目
E100	U盘中没有导入文件，或文件已经丢失
E101	读取U盘过程中出错，请重试或更换U盘
E102	U盘为特殊U盘，无法读取，请重新格式化或更换U盘
E103	U盘卡无法打开文件分配表，请重新格式化U盘。
E110	U盘卡U盘中的节目不适合当前控制卡。如视频卡导入普通卡节目或普通卡导入视频卡节目会出现此提示。请在软件中选择正确的型号。
E111	U盘卡U盘中的节目屏宽和控制卡实际屏宽不相符,请用U盘回读屏参或重新设置。
E112	U盘卡U盘中的节目屏高和控制卡实际屏高不相符,请用U盘回读屏参或重新设置。
SLP	控制卡设置了定时开关，并且到达了关机时间。如果在不该关机的时间出现此提示，请检查设置的时间段时间正确，控制卡中的时间和电脑是否一致，如果不一致要先校时。
