灰度控制卡APP 最新的2018.3月份使用说明书 单双色操作说明

第一章 概述灰度LED控制卡APP使用说明书1.系统要求

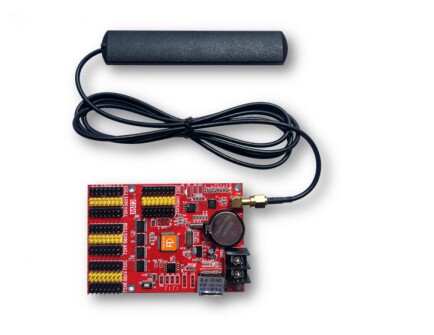

1）灰度科技六代网口卡及Wi-Fi卡

E系列 E62 E63 E64 E62+ E66 W系列 W61 W62 W63 W64

2）安装手机要求（系统为Android 4.0以上的任何手机）

3）苹果也可以。不过功能比较少暂时还不完善。建议安卓

2.通信方式

方案1  板载Wi-Fi

方案2   Wi-Fi路由器（六代网口卡接到无线路由器里面）

第二章  APP安装与卸载1.屏掌控安装

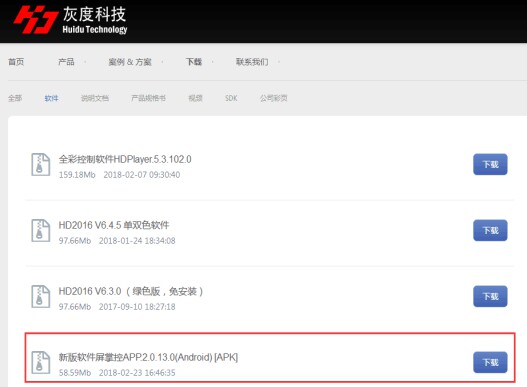

方式一：用户可以上我司官网下载。链接如下：官网地址：

http://www.huidu.cn/download/showdownload.php?lang=cn&id=17

   方式二：用户可以用手机浏览器扫描二维码下载软件，也可下到电脑上，再通过数据线或者QQ发送到手机上安装。下载APP到手机后，默认安装即可。

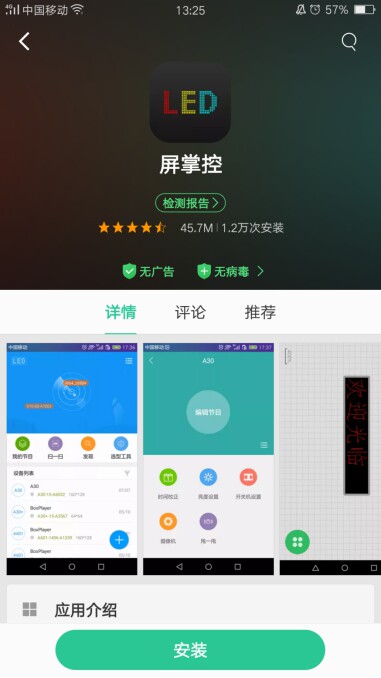

方式三：手机自带的软件商店、应用商店、应用市场搜索“屏掌控”安装

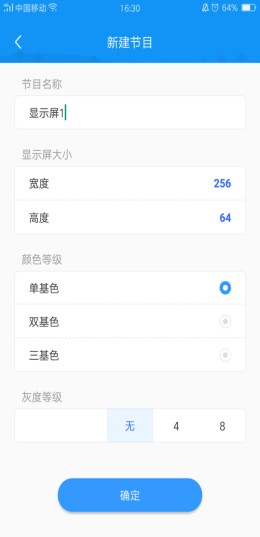

第三章 编辑节目1.新建显示屏

在软件主界面底下，点击倒V的图标，进入界面后，点击“”

即可新建一个显示屏，里面包含节目名称（可以修改节目名称）、显示屏大小、颜色、灰度等级。设置好后点击下确定，会出来一个分区模式的界面，如图。

    分区模式有左右分区，上下分区，自定义分区，根据自己的需求来选择。

    选择相应的插件拖拽到上面的窗口里，然后点确定。

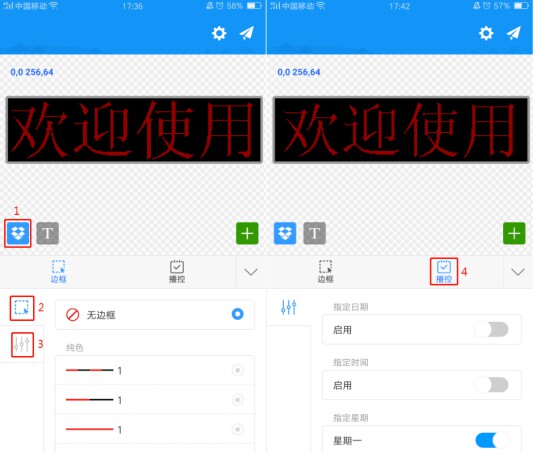

2.显示屏管理

1）    管理整个显示屏，选中这个可以选择显示屏边框和当前节目的播放控制。

2)    节目边框，根据自己的需要来选择是否启用节目边框，边框类型有纯色      边框、花色边框、三色边框三种。

3）   边框速度调节及边框显示特效，速度有1-9，其中1最快，9最慢，边框显示特效有顺时针旋转、逆时针旋转、闪烁、静止四种特效。

4）   当前节目播放控制，可以指定日期、指定时间和指定星期来播放。

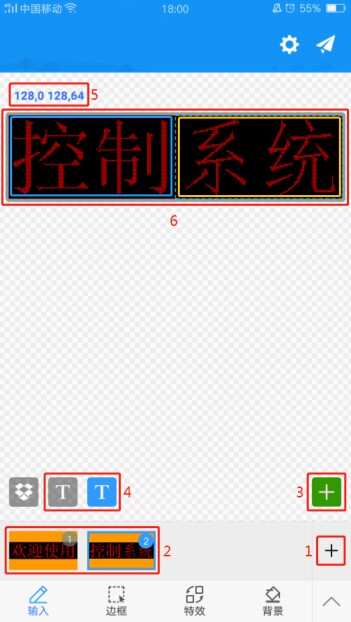

3.节目与区域管理

1） 为添加节目按钮，最多可以添加10个节目。

2） 多个节目预览窗口，在当前节目上面点击下就可以复制和删除该节目。

3） 此图标是添加插件（时钟、文本、图片）按钮，自定义屏才有添加插件                                  按钮，一个屏最多添加5个插件，添加5个之后自动消失。

4） 多个区域窗口，选中一个区域后在区域上面点击下会弹出复制和删除的选项。

5） 区域位置，再数字上面双击下会弹出X、Y、W、H选项，可以手动输入数字更改起点位置及区域位置。

6） 两个区域窗口，可以设置大小一样的区域，也可以设置不一样大小的区域，根据自己的需求来设置。

4.文本编辑

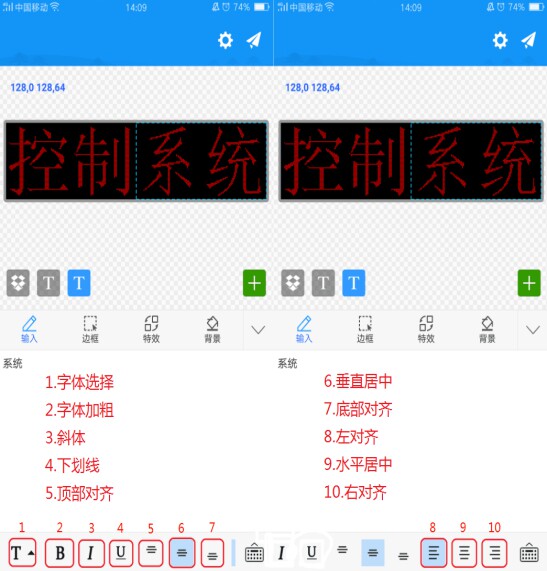

4.1字体属性

1）    更改字体大小， 此图标为自动适应屏幕大小，默认是选中的。

2）   更改字体颜色，有红、绿、黄、蓝、青、紫、白七种颜色选择。

3）   选择字体，有仿宋、宋体、华文宋体、华文行楷等字体选择。

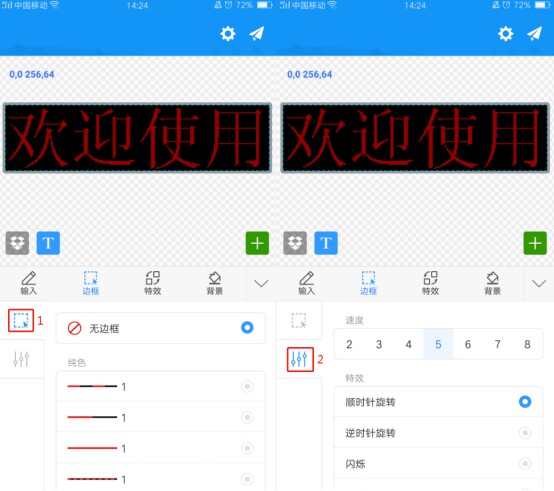

4.2边框设置

1） 边框选择，文本边框可选择无边框，也可以选择纯色边框、花色边框、三色边框，根据自己的需求来选择。

2）    文本边框可调节边框速度及边框特效，速度有1-9，其中1最快，9最慢。边框特效有顺时针旋转、逆时针旋转、闪烁、静止 四种特效选择。

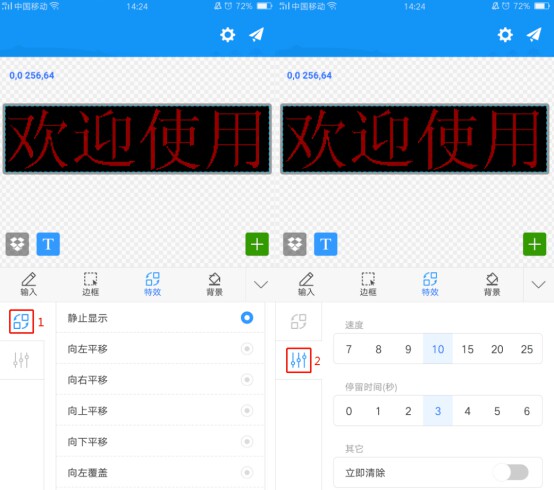

4.3特效设置

1） 出文字的特效，有连续左移、连续右移、连续上移、随机、静止显示、向左覆盖、向右覆盖、向上覆盖、向下覆盖等其他特效。

2）   更改出文字特效的速度、停留时间，其中数值1最快，数值2000最慢。

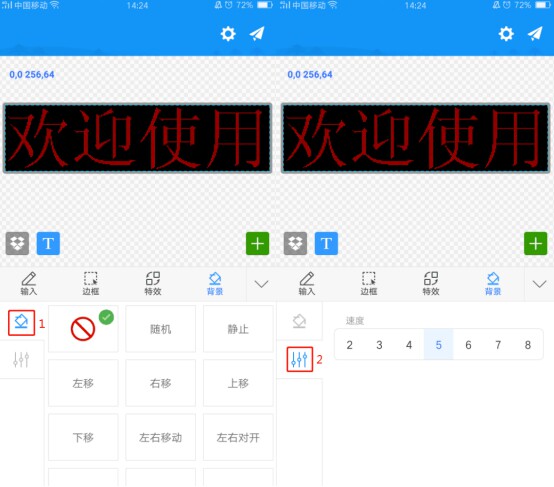

4.4背景设置

1） 可以选择背景的特效，有随机、静止、左移、右移、上移、下移、左右移动、左右对开、左右闭合、放大、缩小、呼吸、菱形扩展等其他特效。

2）   选择背景速度，有1-20可选择，其中数值1速度最快，数值20速度最慢。

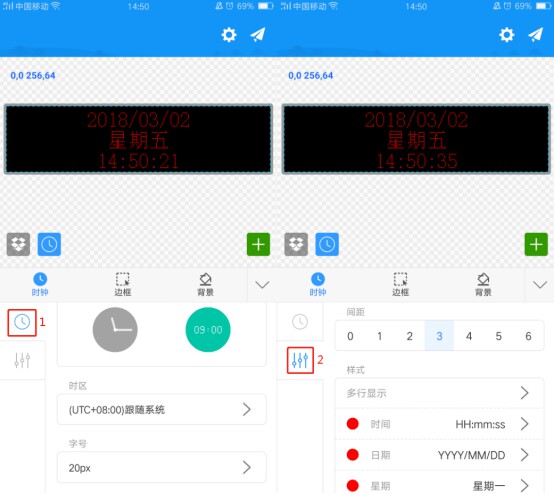

5.时钟编辑

       点击此图标，即可添加时钟区域。

1）    可选择时钟的样式，有数字时钟、表盘时钟，也可以选择时区。

2）   可调整日期、星期、时间之间的间距，时钟显示的模式可以单行显示、多行显示、两行显示，也可以单独只显示日期或星期或时间在上面。

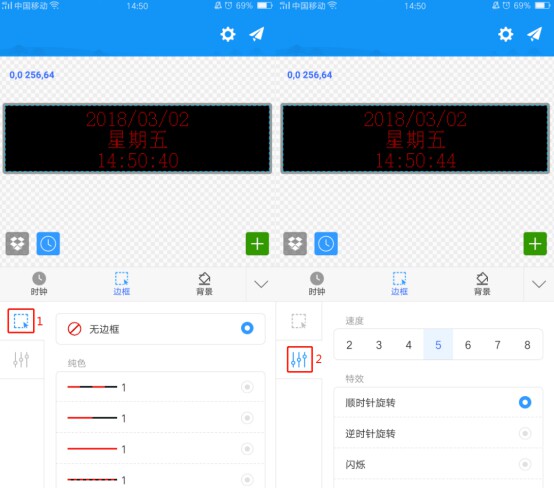

5.1边框设置

1）可以选择不加边框，也可以选择启用边框，边框类型有纯色、花色、三色         三种边框。

2） 可以调节边框速度及边框特效，速度有1-9，其中1最快，9最慢。边框特效有顺时针旋转、逆时针旋转、闪烁、静止 四种特效选择。

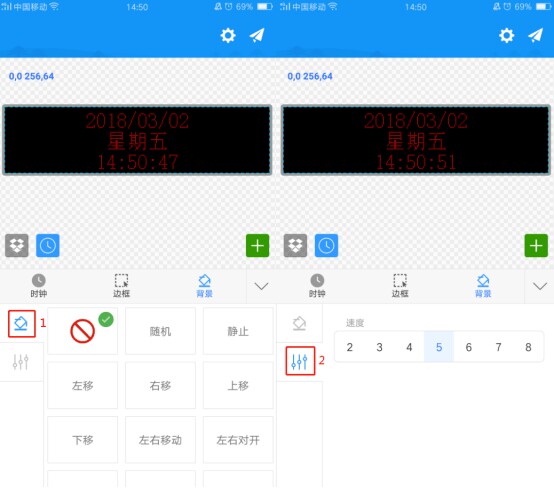

5.2背景设置

1）    可以选择背景的特效，有随机、静止、左移、右移、上移、左右对开、左右闭合、放大、缩小、呼吸、交叉、菱形扩展等其他特效。

2）    选择背景速度，有1-20可选择，其中1为速度最快，20为速度最慢。

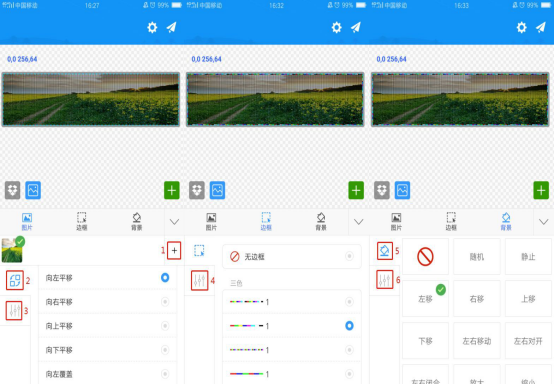

6.图片编辑

1） 选中图片插件后，点击背景右边倒“V”的图标，在下面会出来个“+”      的图标，点击下选择手机里面的图片，即可添加进来。

2）    特效选择，有静止显示、向左平移、向右平移、向上平移等其他特效。

3）    特效速度，其中1最快，2000最慢，也可以调停留时间。

4）    边框速度，有1-9，其中1最快，9最慢，也可以选择边框特效，有顺时针旋转、逆时针旋转、闪烁、静止 四种特效选择。

5）     背景特效，有静止、菱形扩展等其他特效，根据自己的需求来选择。

6）    背景特效速度，有1-20，其中1最快，20最慢。

7.发送节目

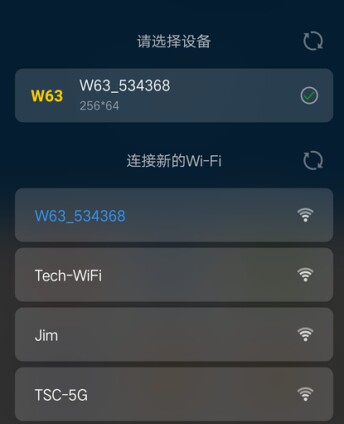

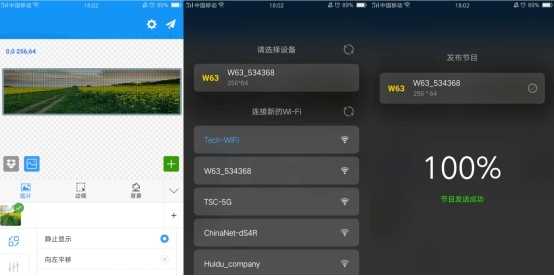

点击右上角“”图标，然后选择需要发送的设备，可以连接其他Wi-Fi再选择需要发送的设备，发送成功后会显示100%，下面提示节目发送成功。

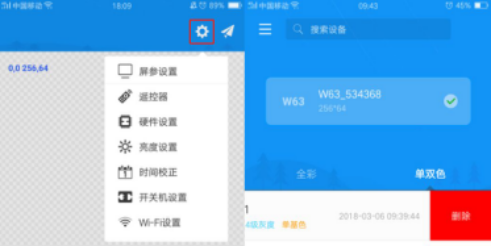

      点击“”可以进入屏参设置界面以及其他功能，屏参设置完成后需要跟随节目一起发送下去才能生效。

      删除显示屏是左滑弹出删除选项，不支持长按批量删除。

第四章 其他功能1.帮助菜单

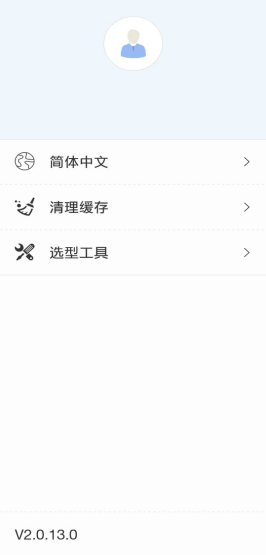

软件帮助界面主要包含界面语言、清理缓存、选型工具、软件版本。

1) 点击主界面左上角的，可选择界面语言，里面包含，中文简体、中文繁体、英语、土耳其语、德语、西班牙语、波斯语、日语、韩语、俄语、波兰语、希腊语、法语、马来西亚、葡萄牙语、塞尔维亚语、泰语、越南语、意大利语、印地语等20种语言。

2） 点击主界面左上角的，再点击“清理缓存”，可清除缓存文件。

3） 点击主界面左上角的，再点击“选型工具”，“选型工具”是我司根据屏幕类型大小等信息为用户推荐该使用什么型号的控制卡。没有技术支持，也可轻松、放心的购买控制卡。

4） 点击界面左上角的，在左下角可以查看当前软件的版本。

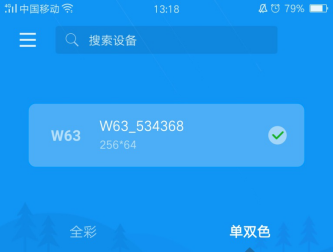

2.搜索设备

搜索设备，可以在此处直接查看到“W6”开头的无线网络，在“W6”开头的无线网络上面点击下会自动连接，如果有改过卡的连接密码，会提示输入密码连接。

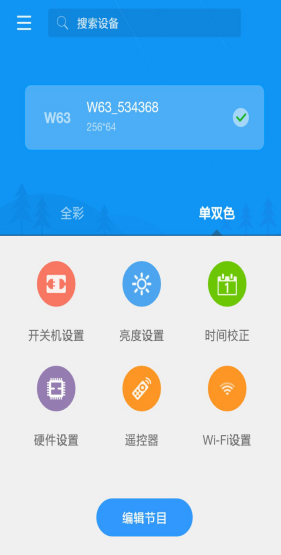

3.设备在线

设备在线窗口，可以查看到当前在线的设备。

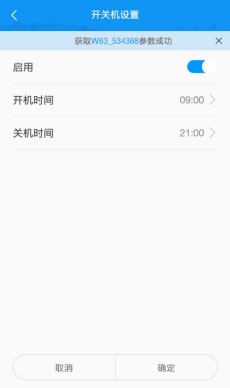

4.开关机设置

   开关机设置，打开“启用”，设置好开机时间和关机时间，到了设置的时间后，显示屏会黑屏，实际上没有断电，显示屏里的电源还是亮着的。

5.亮度设置

亮度设置，左右滑动手机屏幕切换，有默认、按时段和自动调整这三种设置，自动调整需外接亮度传感器。

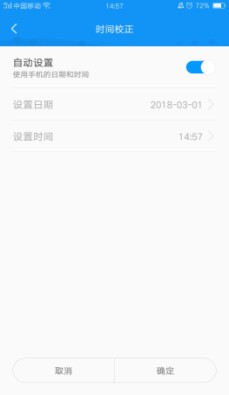

6.时间校正

时间校正，可直接同步手机时间，也可关闭“自动设置”，手动设置时间。

7.硬件设置

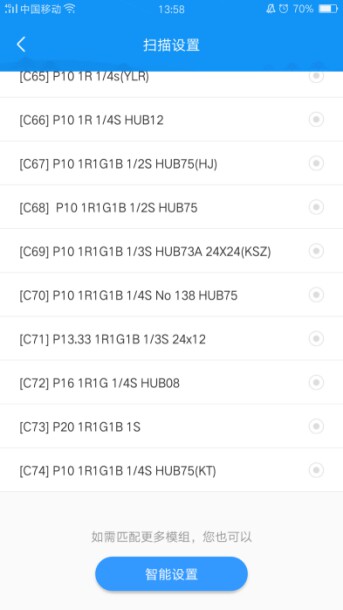

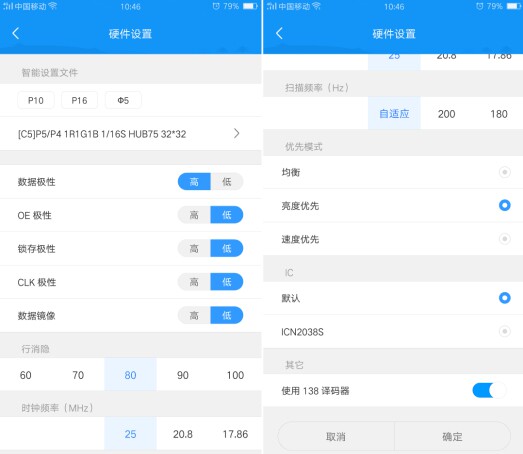

硬件设置，包含扫描参数以及基本参数（数据极性、OE极性、优先模式、时钟频率等其他参数），里面有常用的智能设置文件，也可以做智能设置。

扫描方式设置错误，显示屏上会出现一些有规律的乱码。

数据极性设置不对，文字通常会以“反白”的方式显示，即字是黑的，底色呈全亮状态。

OE极性设置错误，显示屏亮度会很暗，文字有重影。

如果不知道选择哪一个参数，可以进行智能设置，现在举例说明，一张室内P5全彩模组64×32点，通用IC，模组上的排线要接到第一个75接口上面。

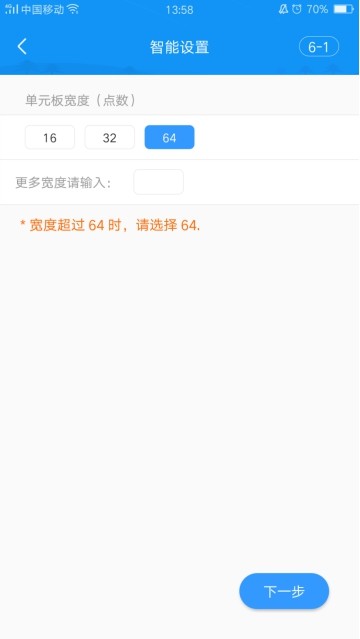

   第一步：输入一张模组宽度的点数，也可以手动输入数字，然后点击下一步。

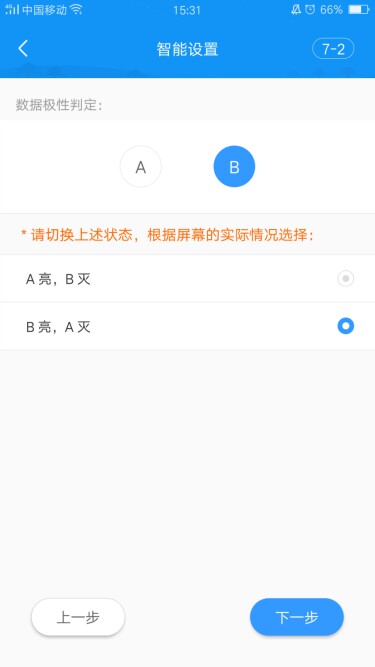

第二步：数据极性的判定，根据屏幕的实际情况来选择，选择状态B时，如果模组上是全亮状态，就选择B亮，A灭，B亮A灭时表示数据极性为高有效，A亮B灭时表示数据极性为低有效。

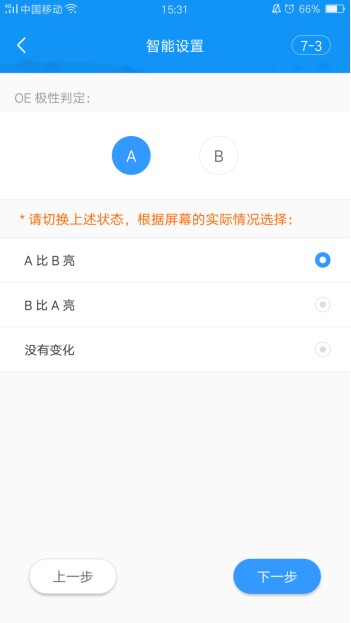

第三步：OE极性的判定，根据屏幕的实际情况来选择，选择状态A时，如果状态A比状态B亮，就选择A比B亮，选择状态B时，如果状态B比状态A亮，就选择B比A亮，B比A亮时OE极性为高有效，A比B亮时表示OE极性为低有效，不改变时为没有138译码器。

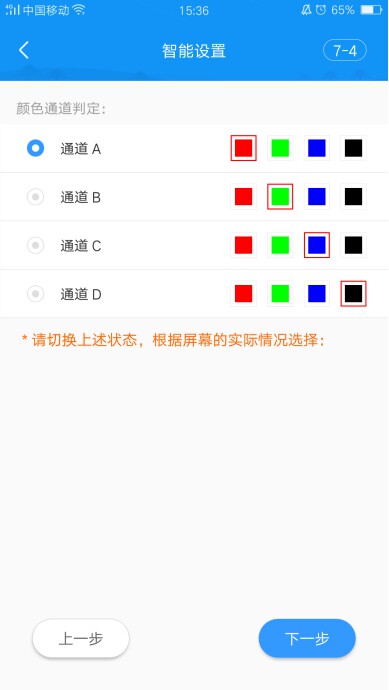

第四步：颜色通道的判定，切换4种状态，根据屏幕的实际情况来选择，单基色没有此选项，双基色只有状态A与B。

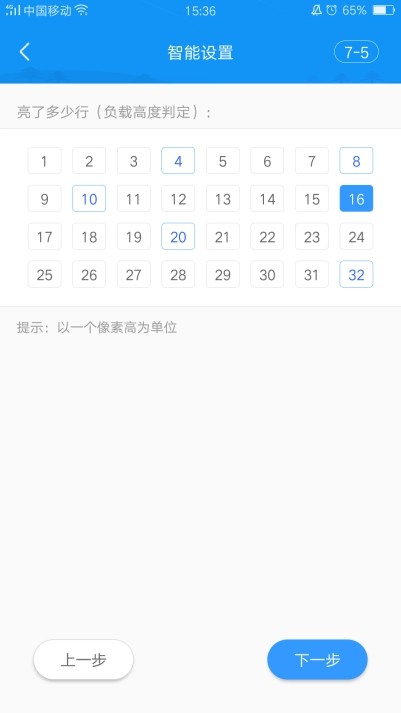

第五步：负载高度的判定，看下显示屏上此时亮了多少行，就选择多少行。

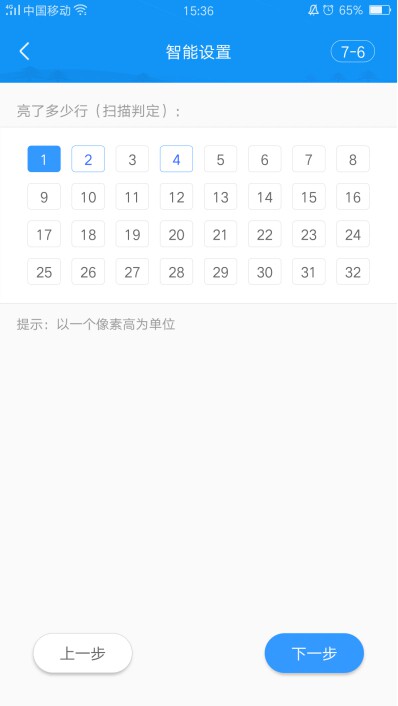

第六步：扫描方式的判定，观察模组，选择行数(单张板子上亮了几行，就选择几行)

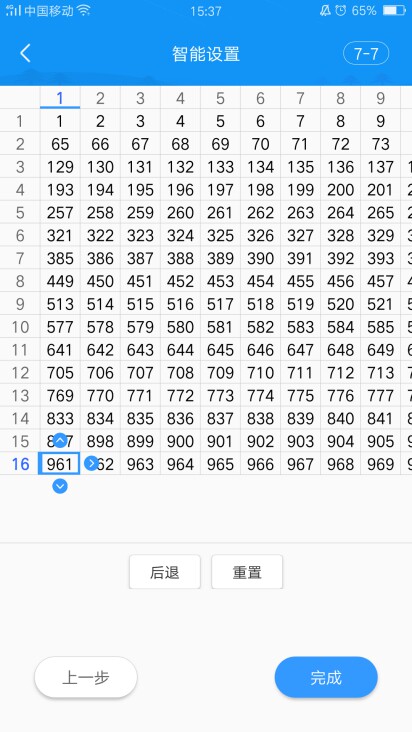

第七步：进入描点，观察模组上第一个亮点是在第一行的第一个单元格，就在描点界面表格中点击第一行的第一个单元格，上面的蓝色方向键来控制描点方向，如果中途描错点时，可后退一步，也可以点击下面的重置图标。里面所有的方格都填满时，就可以点击下完成。

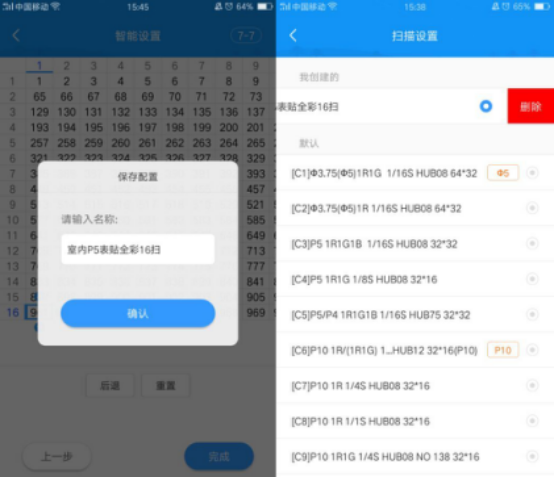

做好的配置文件可以自己命名，也可以删除（左滑弹出删除按钮）

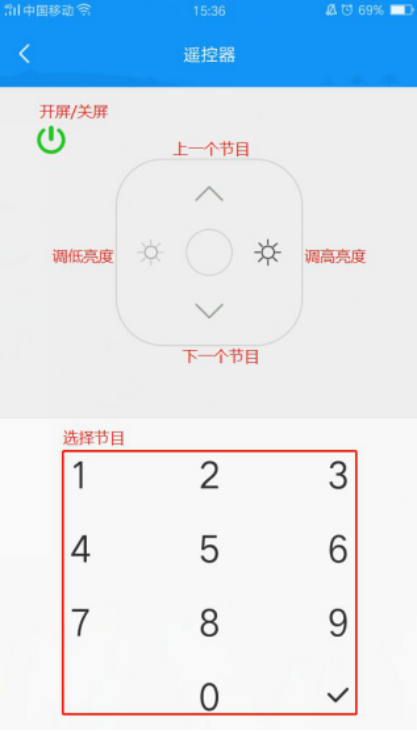

8.遥控器

遥控器，里面包含开/关屏、上/下一个节目、亮度调节和节目切换等。

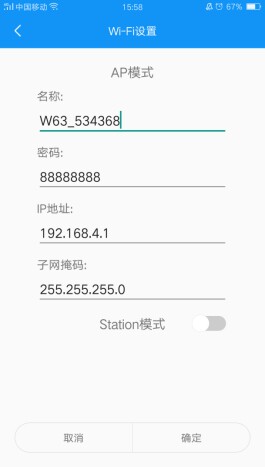

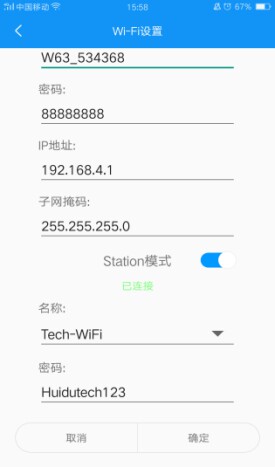

9.Wi-Fi设置

Wi-Fi设置要连接上控制卡的Wi-Fi才能进行操作，非控制卡的Wi-Fi则无法找到设备。Wi-Fi设置里面可以更改Wi-Fi卡的SSID和密码，也可以把Wi-Fi卡接到无线路由器里面。

     Wi-Fi密码和名称不能为空，只能输入数字（0～9），字母（A～Z、a～z）和下划线（_）。

     AP模式适用于单卡连接，Station模式适用于多张Wi-Fi卡接入到无线路由器里面，可以手动输入无线路由器的Wi-Fi名称，也可以直接下拉选择，然后输入无线路由器的Wi-Fi连接密码，点击确定。Station模式选项默认是关闭的，需要用到时才打开。
