      技术指导:如何打包Altium Designer14的GERBER文件 具体分4个点分明如下: 1.投GERBER文件,那么PCB原文件肯定是不需要在上传,如上传里面就有二个文件,会让审核人员无从下手,  他不清楚你的正确文件以那个为准。    2.分析下ODB++,其实教材已清楚说明,设计工程如果文件里有长八角形焊盘,可采用ODB++输出GERBER文件。  因八角形是不规则的D码会变成圆角矩形,容易导致与设计文件不符;(因为它不会失真)如转成ODB++格式 可以避免八角形D码变成现象; 但ODB++的格式要用专用的软件才能导入:如genesis、cam350等软件输入。如 文件里面没有八角形请不要在去输出ODB++。   3.CAMtastic1,2,3,又是什么呢?  CAMtastic1 其实就是你生成GERBER文件自动生成的另存文件,这个可以不需要CAMtastic2 其实也是你生成NC钻孔文件时自动生成的另存文件,这个可以不需要
 CAMtastic3 就是生成的ODB++别存文件

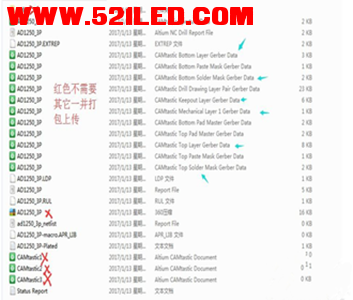

 4,如何正确的识别那些是PCB加工所要的文件呢!       只要您输出Gerber Fiiles+NC Drill Files(小文件) 一起打压给我司就行了     生成的GERBER小文件在 project Outputs for ......这里面找
 小文件如下:
 GTL顶层线路 top
 GBL底层线路 bottom
 GTS顶层阻焊 top solder
 GBS底层阻焊 bottom solder
 GTO顶层字符 top overlay
 GBO底层字符 bottom overlay
 DRL钻孔层
 GKO禁止布线层(边框) keepout
 GDD一般不用,是分孔图,用来标注和分辨孔的大小位置
 四层板多二个内层压层顺序比喻:TOP-VCC-GND-BOT   TOP-GP1-GP2-BOT   TOP-G1-G2-BOT

 |
