灵星雨802发送卡级联控制超大LED显示屏方法

一、硬件准备

　　1、 一条DVI线(DVI线一头转两头的线)
　　2、2张灵星雨802发送卡
　　3、一条十针的排线

　　二、硬件连接

　　1、用十针排线把两张发送卡级联起来，如图1。

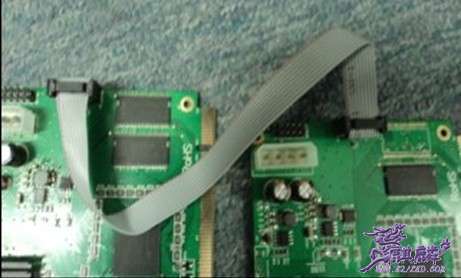

图1 用十针排线连接两张发送卡

　　2、802发送卡上各有个红色按键，把其中一个发送卡的按键设置为1，另一张发送卡的按键不变。如图2。

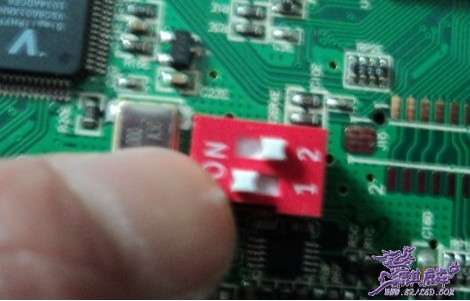

图2 按键设置

3、把两发送卡插入电脑的PCI插口，用DVI一转二的线把显卡的DVI和两发送卡相连，一头的插入显卡的DVI口，两头的分别插入两个发送卡的DVI口。如图3。

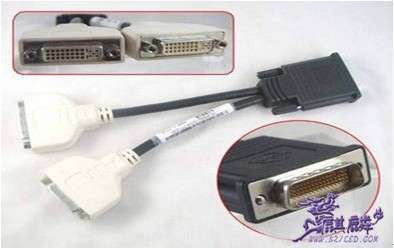

图3连接两张发送卡的DVI接口

三、软件设置

　　两802发送卡级联后最高可带到1600*1200个像素点，两发送卡共有四个RJ45信号输出口，分别是1U1D2U2D，如图4。红色按键没改的发送卡的RJ45分别是1U1D，另一个发送卡的RJ45分别是2U2D

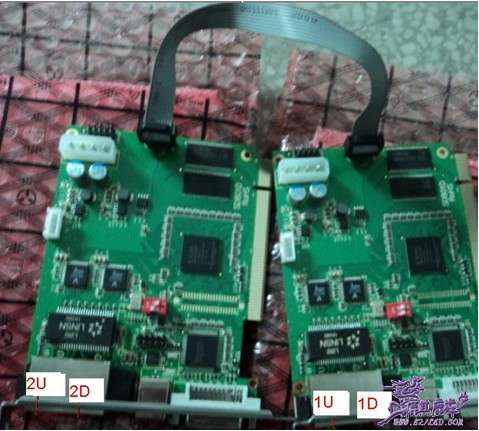

图4 两卡级联后输出口关系

　　操作CON文件时按照屏幕的连接方式进行设置，因每个发送卡的RJ45带400点的高度，高于400点的用另一个RJ45口，以此往上推，先从1U口开始，1U-1D-2U-2D，设置CON文件时如下。

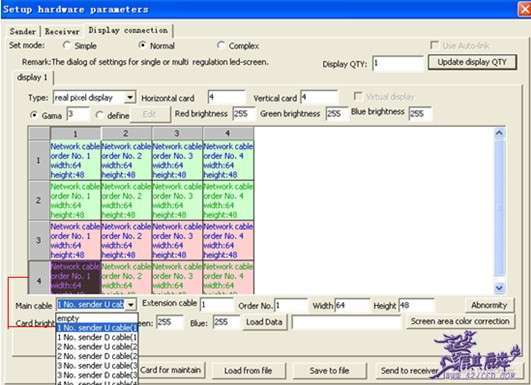

图5 设置CON文件

用网线1从1U口接入发送卡时，如图5，在主线上选择1号发送卡U线（1U）

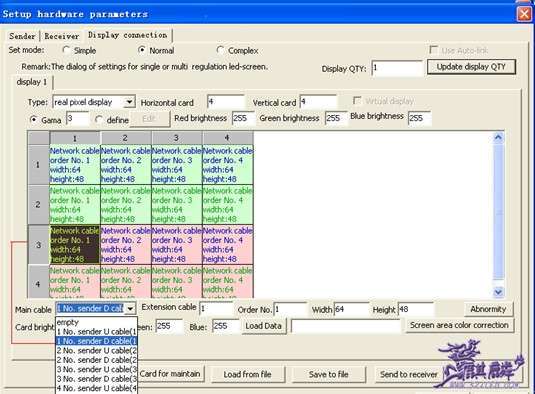

图6

　　用网线2连接到接收卡时，如图6在主线上选择号发送卡D线（1D）

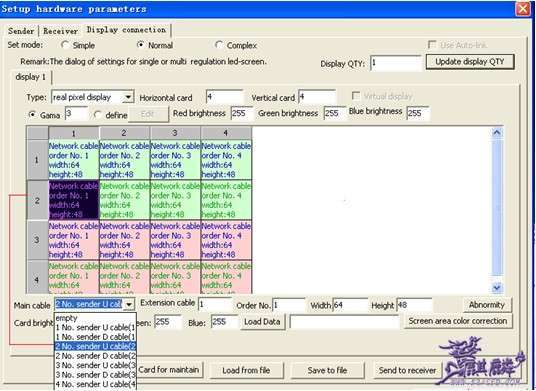

图7

　　用网线3连接到接收卡时：如图7所示，在主线上选择2号发送卡U线（2U）

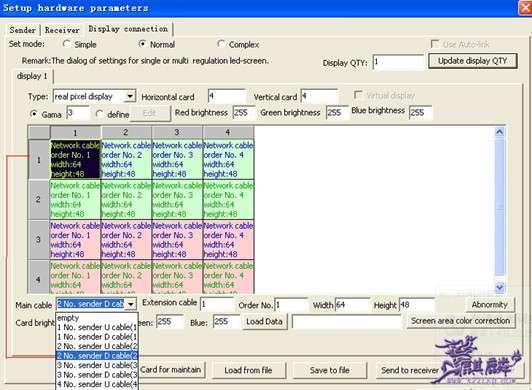

图8

　　用网线4连接到接收卡时，如图8所示，在主线上选择2号发送卡D线（2D）

　　具体做法按照现场连线方式设置，设置完后发送到接收卡，并保存到接收卡就行。

很好，很详细，就是要图加文字说明。谢谢了LZ。

请问楼主，怎样在LED寅播里进到这个“图5 设置CON文件”界面

软件设置-键入linsn--密码168
