3G全彩显示屏无线发布方案分享

LED全彩异步无线信息发布系统解决方案

   3G无线路由器配套异步全彩控制卡

1、行业背景

LED显示屏的发展已经有几年时间，从最初的单色到现在的全彩整屏显示屏。全彩异步控制卡伴随着LED显示屏行业的发展而壮大，最终形成今天众人所认识的具有自己研发、销售、服务一体化的LED控制生产厂家。

2、产品应用

户外广告的不断发展、创意点子不断更新，原来传统的广告媒介和宣传方式已经不能满足其要求，所以LED的崛起必定是一种趋势；2005年是单色、双色LED显示屏相对成熟时期，同时也是产品被认可并大量使用的阶段；2008年全彩屏参加了LED行业的竞争，2010年全彩屏技术变得更加成熟稳定，LED显示屏的应用、LED显示屏厂家如雨后春笋般涌出！

伴随着LED显示屏快速发展的同时，产品的应用上的缺陷也日趋严重；控制卡是LED显示屏信息发布的重要部分，就犹如PC机的CPU，传统的控制卡使用方式采用的是RS232\485、RJ45的有线通讯方式，有线的通讯方式将给产品使用带来以下的不足：

Ø  显示屏的安装需要考虑综合布线，这个给显示屏的使用增加了环境的约束；

Ø  显示屏的联网控制技术难度加大，使得很多连锁行业对门店显示屏的统一管理望而却步。

3、异步全彩控制卡产品解决方案

通过多年的不断的实践，厦门四信在产品合作上取得关键性的突破；在LED显示屏控制卡上实现了真正意义上的信息无线发布，这个从根本上解决了LED由于安装环境和使用范围的限制，并提高了应用领域。

3.1、实现原理



全彩LED无线发布

VPN拓扑图

四信3G路由器使用的是VPN的接入方式与服务器获得连接；实现整个过程需要搭设VPN服务器，服务器为3G路由器的登录提供用户名和密码，3G路由器本身具有自动拨号的功能，设备上电之后3G路由器便以客户端的身份通过VPN登录并连接服务器，这样用户可使用LED控制卡软件通过3G路由器控制发送卡以实现远程发布LED内容的目的。

3.2、程序配置

Ø  搭设VPN服务器，创建路由和远程访问、为3G路由器和其他需要登录VPN服务器创建相应的用户名和密码

Ø  VPN服务器创建静态路由，为3G路由器设备和用户登陆端分配固定的IP地址。

Ø  3G路由器进行路由器的配置，进入http://192.168.1.2登录页面，开启L2TP功能、并进行相应参数的输入。

3.3、产品介绍

产品硬件组成：3G路由器（F3X23）、LED全彩发送卡、发送卡

3.3、硬件接入方式：

3G路由器（F3X23）与全彩异步控制卡采用以太网接口进行数据传输，路由器与控制卡同样支持TCP/IP协议，3G路由器为全彩控制卡提供连接INTERNET的网络，并寻找服务器进行服务器与显示终端的数据交互。

4、软件应用

4.1、任意分区软件

Ø  任意分区软件，动感超炫特技显示效果。

Ø  支持多节目播放，支持节目定时播放。

Ø  支持多国语言文字转化。

Ø  单行文本连续移动无空格，支持不同字体大小和颜色选择。

Ø  支持模拟时钟和动画，支持显示屏测试功能。

Ø  节目文件能复制，支持节目文件保存和载入。

4.2、人性化设计

Ø  LED 软件兼容全系列控制卡。

Ø  2个50PIN扩展接口，达到256点高度。

Ø  户外扫描智能设置，支持主流1/16、1/8、1/4、1/2、静态等多种走线。

Ø  具有控制卡搜索功能，屏参数，扫描设置回读功能。

Ø  解决厂家收款难问题，可以设定限时、取消限时。

Ø  同时可内置任意矢量中英文字库。

5、应用领域

Ø  银行、电信、专卖店、便利店网络集群显示。

Ø  商店、药店、连锁店广告发布。

Ø  柜台、招牌方式信息发布。

Ø  社区、学校网络集群显示。

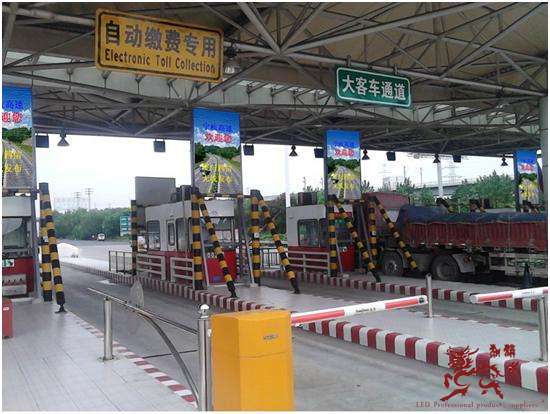

6、工程案例图

案例1

案例2

全彩无线信息发布
